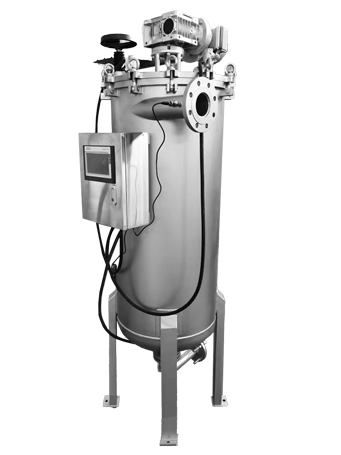

中圣GS系列刮刀自清洗过滤器
设备简介
河南中圣节能科技自主研发的刮刀自清洗过滤器是一种利用滤网直接拦截水中的杂质，以净化水质及保护系统其他设备正常工作的精密设备。水由进水口进入自清洗过滤器机体，由于智能化(PLC、PAC)设计，系统可自动识别杂质沉积程度，给排污阀信号自动排污。
刮刀自清洗过滤器具有反清洗时间短、流量大、压力损失小(≤0.018MPa)等特点，广泛应用于水处理、石化、冶金、电力、精细化工等行业。
过滤介质
水体悬浮物、颗粒物，水质污垢、菌藻、锈蚀等
工作温度
≤80°C
滤芯材质
304、316L、2205
控制方式
手动、自动（压差、时间）
产品特点
设计结构简单
设备结构简洁合理，维护方便，减少故障点，提高设备可靠性。
高效节能设计
反清洗时间短，流量大，压力损失小(≤0.018MPa)，显著降低能耗。
多重控制方式
自清洗控制方式分为压差、时间及手动，适应不同工况需求。
系统集成能力
设备可与DCS系统连接，实现智能化远程监控和管理。
高精度过滤
出水水质稳定，排污耗水量小于1%，滤网终身使用无需更换。
长寿命设计
使用寿命长，可适用于不同原水水质和用水要求。
低运行成本
易损件少，无耗材，运行费用低，操作管理简单。
连续运行能力
自动反清洗不断流，确保系统连续稳定运行。
工作原理
过滤阶段
待处理的水由入水口进入机体，水中的杂质沉积在不锈钢楔形网上。
压差监测
通过压差开关监测进出水口压差变化，当压差达到设定值时，触发清洗程序。
自动清洗
电控器给控制阀、驱动电机信号，电动机带动刷子旋转，对滤芯进行清洗。
排污过程
控制阀打开进行排污，整个清洗过程只需持续数十秒钟。
恢复过滤
清洗结束时，关闭控制阀，电机停止转动，系统恢复至初始状态，进入下一个过滤工序。

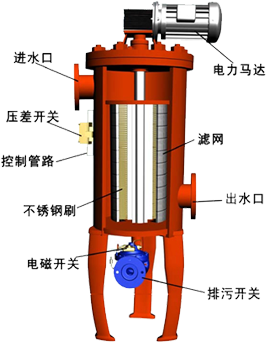

刮刀自清洗过滤器工作原理示意图
设备优势
内刮刀系统
- 采用不锈钢转轴搭配四氟刮板
- 刀和滤元紧密贴合，刮出效果好
- 滤网通透率高，耐磨耐高温
PLC控制系统
- 自动识别内杂质沉积程度
- 控制方式多选：压差控制，时间设定控制，手动控制
- 一键切换，自动运行
- 可根据客户实际工况定制
高性能精密滤元
- 采用304/316L不锈钢楔形金属网滤元
- 支持20-500μm定制
- 不易堵塞，易清洗，压损小，维护成本低
- 适用于液体粘度高达8000厘泊
设备关键部件
- 选用进口双极减速机、电器元件
- 采用PLC西门子控制系统
- 选配电动球阀
- 整个设备系统可高效稳定运行

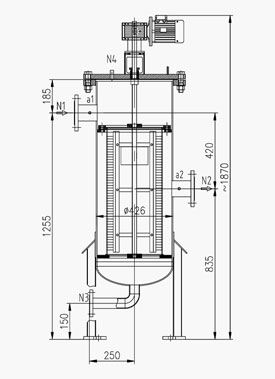

技术参数
| 型号 | 罐体规格 | 进出口规格 | 最大流量(t/h) | 精度等级 | 电机功率/减速机型号 | |
|---|---|---|---|---|---|---|
| 功率 | 型号 | |||||
| LFZ-250-50 | Φ273*1000 | DN25-DN50 | 50 | ≥50μm | 0.18KW | RV040 |
| LFZ-300-100 | Φ325*1200 | DN80-DN125 | 100 | ≥100μm | 0.37KW | RV063 |
| LFZ-400-150 | Φ426*1300 | DN150 | 200 | ≥200μm | - | - |
| LFZ-480-200 | Φ480*1550 | DN200 | 300 | ≥300μm | - | - |
| LFZ-530-250 | Φ530*1650 | DN250 | 450 | ≥300μm | 0.75KW | RV075 |
| LFZ-600-300 | Φ600*1750 | DN300 | 550 | ≥300μm | - | - |
| LFZ-700-350 | Φ700*2000 | DN350 | 700 | ≥500μm | - | - |
| LFZ-800-400 | Φ800*2150 | DN400 | 1000 | ≥800μm | - | - |
| LFZ-900-450 | Φ900*2300 | DN450 | 1200 | ≥1000μm | - | - |
| LFZ-1000-500 | Φ1000*2500 | DN500 | 1500 | ≥1500μm | - | - |
| LFZ-1100-600 | Φ1100*2600 | DN600 | 1800 | ≥2000μm | 1.5KW | RV090 |
| LFZ-1200-700 | Φ1200*2800 | DN700 | 2300 | - | - | - |
通用技术参数
使用压力
0.2~2.5MPa
罐体材质
Q235B、304、316L、碳钢衬胶
使用温度
≤80°C
清洗刷材质
304、316L
使用电压
380V 50HZ
清洗方式
刷式
反洗耗水量
≤2%
清洗时间
60s可调
过滤精度
50~5000微米
控制方式
手动、自动（压差、时间）
应用范围
水处理行业
应用于工业用水处理、污水处理等环节，去除水中杂质和悬浮物。
石化行业
用于炼油、化工生产过程中的循环水过滤，保护设备安全运行。
冶金行业
在冶金生产过程中过滤冷却水，防止设备结垢和腐蚀。
电力行业
用于电厂冷却系统、锅炉给水等，确保电力设备安全稳定运行。
精细化工
在精细化工生产中过滤工艺用水，确保产品质量。
涂料油墨
用于涂料和油墨生产中的原料过滤，提高产品纯净度。
造纸行业
在造纸工艺中过滤纸浆悬浮液，保护设备免受磨损。
食品饮料
用于食品饮料生产中的水处理，确保产品卫生安全。
制药行业
在制药工艺中过滤工艺用水，符合GMP标准要求。
金属加工
用于金属加工过程中的冷却液过滤，延长冷却液使用寿命。
定制化服务
河南中圣节能科技提供全方位的定制化服务，根据您的具体工况设计最合适的过滤解决方案。
尺寸定制
根据安装空间定制特殊尺寸
过滤精度定制
50-5000微米范围内定制
材质定制
304、316L、2205等材质可选
接口定制
法兰、螺纹等各类接口定制
