设备简介

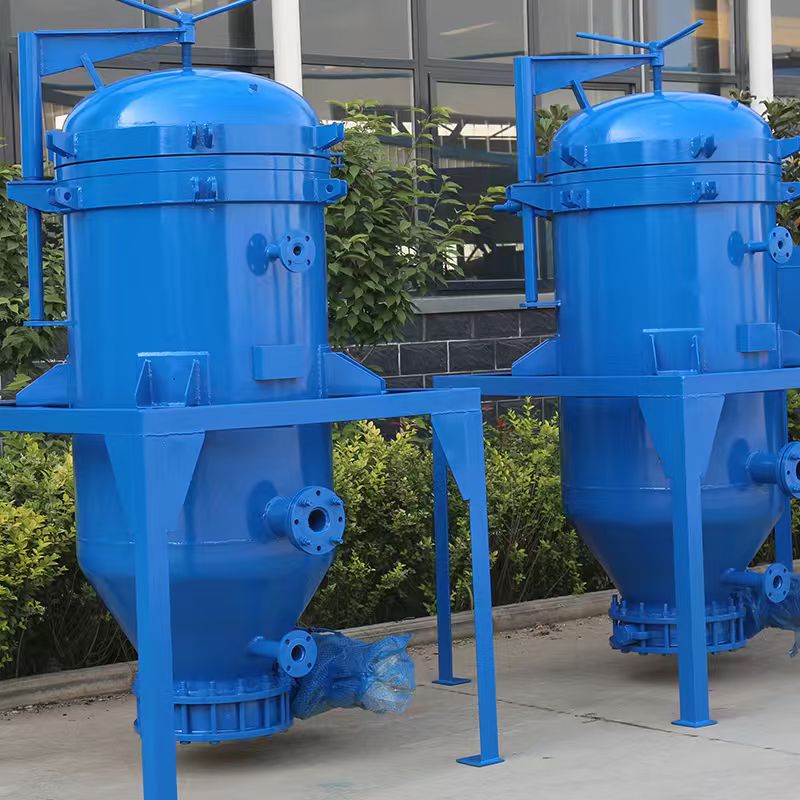

河南中圣节能全自动板式过滤机采用国际先进技术开发研制，滤板配备特种不锈钢滤网和独创压油机构，易操作、便于排渣，解决了油脂行业中棉籽、菜籽、蓖麻籽等机榨毛油难过滤、不易排渣等行业痛点。

应用范围：高效脱色过滤、澄清过滤、结晶体分离

过滤介质：水油中杂质、沉淀物和悬浮物

技术特点：特种不锈钢滤网，独创压油机构，易操作，便排渣

该设备结构简单、运行可靠、维护方便，采用PLC自动控制，实现自动充液、预过滤、排尽残液、卸渣、冲吹等功能，保证设备可靠运行。

咨询热线：13903732893

结构简单，运行可靠，维护方便，操作简便

采用PLC自动控制，实现自动充液、预过滤、排尽残液、卸渣、冲吹等功能

独特的梅花瓣形烛杆元件设计，可直接过滤、预涂过滤、浆料浓缩、滤饼回收和洗涤

密闭过滤，控制污染，适用强腐蚀、易挥发或危险液体

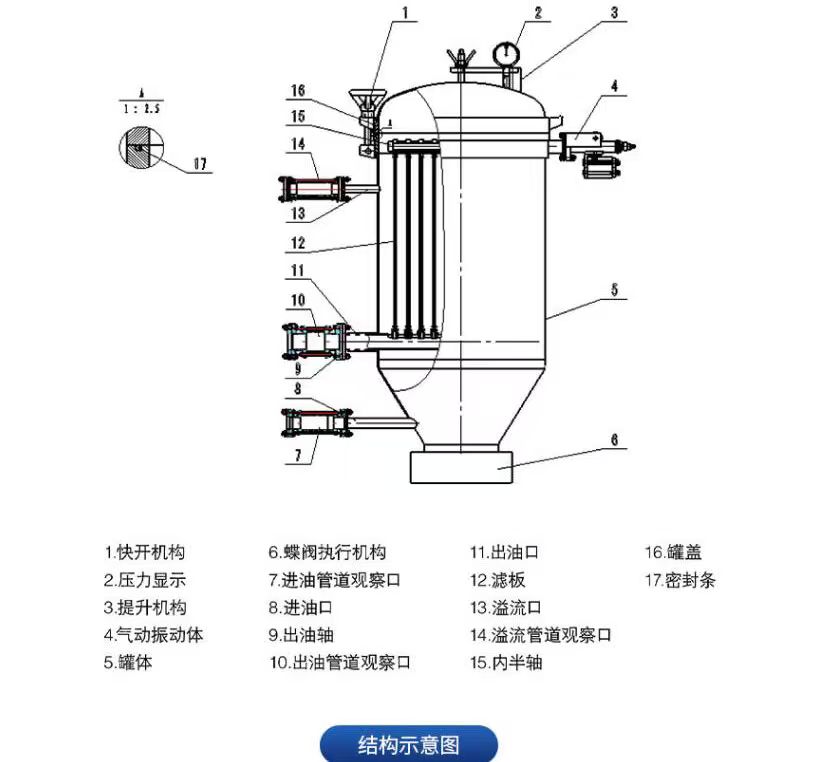

板式过滤机由齿轮油泵或离心泵把由脱色锅或搅拌罐混合好的白土混合液体通过管道抽到白土脱色过滤机罐内并充满，在泵的推力作用下，通过打循环使大颗粒的白土先在滤网表面被截留从而形成滤饼层，在滤饼层的作用下，细微颗粒的白土被截留从而形成无数的细微通道，进而截留更细微的悬浮物，只允许清澈的液体通过。

在过滤的过程中通过不断新的白土混合液抽入以形成新的滤饼层，使得滤饼不会有所堵塞，这样物料就通过滤饼层进行实质性过滤，清澈的液体通过筛网内部通道经出油嘴流到出油管，在泵的推力作用下经管道流到成品罐。

随着混合液过滤量的增加,滤饼层越来越厚,过滤阻力增加,罐内压力升高,当看到过滤机上部压力表显示为0.4Mpa时,停止向过滤机罐内输送混合液,开启空压机,通过管道经溢流口向过滤机罐内输入空气,在空气压力作用下,滤饼中的油被逐渐压出,经管道回到脱色锅或搅拌罐。

约30分钟以后，滤饼被压干,停止向过滤机内输入空气,当看到上部压力表显示为0时，打开蝶阀,启动振动体，开始排渣,当渣排净时，关闭蝶阀及所有阀门,开始下一轮过滤。

型号	过滤面积 (m²)	滤饼体积 (L)	处理能力(T/H)			工作压力(MPa)		工作温度 (°C)	过滤缸容积 (L)	主机重量 (Kg)
型号	过滤面积 (m²)	滤饼体积 (L)	油脂	树脂	饮料	额定压力	最高压力	工作温度 (°C)	过滤缸容积 (L)	主机重量 (Kg)
ZSL-2	2	30	0.4-0.6	1-1.5	1-3	0.1-0.4	0.5	≤150	120	300
ZSL-4	4	60	0.5-1.2	2-3	2-5	0.1-0.4	0.5	≤150	250	400
ZSL-8	8	105	1-1.8	3-6	4-7	0.1-0.4	0.5	≤150	420	600
ZSL-10	10	150	1.6-3	5-8	6-9	0.1-0.4	0.5	≤150	800	900
ZSL-12	12	240	2-4	6-9	8-11	0.1-0.4	0.5	≤150	1000	1100
ZSL-15	15	300	3-5	7-12	10-13	0.1-0.4	0.5	≤150	1300	1300
ZSL-20	20	400	4-6	9-15	12-17	0.1-0.4	0.5	≤150	1680	1700
ZSL-25	25	500	5-7	12-19	16-21	0.1-0.4	0.5	≤150	1900	2000
ZSL-30	30	600	6-8	14-23	19-25	0.1-0.4	0.5	≤150	2300	2500
ZSL-36	36	720	7-9	16-27	23-31	0.1-0.4	0.5	≤150	2650	3000
ZSL-40	40	800	8-11	21-34	30-38	0.1-0.4	0.5	≤150	2900	3200
ZSL-45	45	900	9-13	24-39	36-44	0.1-0.4	0.5	≤150	3200	3500
ZSL-50	50	1040	10-15	27-45	42-51	0.1-0.4	0.5	≤150	3800	4000
ZSL-60	60	1200	11-17	30-52	48-60	0.1-0.4	0.5	≤150	4500	4500
ZSL-70	70	1400	12-19	36-60	56-68	0.1-0.4	0.5	≤150	5800	5500
ZSL-80	80	1600	13-21	40-68	64-78	0.1-0.4	0.5	≤150	7200	6000
ZSL-90	90	1800	14-23	43-72	68-82	0.1-0.4	0.5	≤150	7700	6500
